دبلومة اعداد مهندس كهربي - الباب الثاني - الدرس السابع- الرسومات التنفيذية لنظام IP STR. CABLING 1/3

بسم الله الرحمن الرحيم ازيكم شباب هنكمل كلامنا النهاردة في دبلومة اعداد مهندس مكتب فني كهربي ودرس النهاردة هيكون عن نظام ال IP Structured Cabling System او نظام المعلومات الدرس بتاع النهاردة هيكون درس نظري مش درس عملي خالص هنعرف فيه ايه هي مكونات النظام الشائع وهنعرف السيستم ده النتروك بتاعته بتبقى عاملة ازاي

ونعرف في اخر الدرس ايه هي المركات المشهورة في النظام ده اول حاجة ايه هو نظام IP Structured Cabling System او ايه هو نظام المعلومات النظام المعلومات ده هو الخاص بنقل المعلومات او البيانات من اجهزة الكمبيوتر او اجهزة الحاسب الالي منها وليها تمام ايه هي بقى التطبيقات بتاعت نظام المعلومات

اقدر استخدم النظام معلومات ده زي ما احنا قولنا في نقل البيانات من والى اجهزة الكمبيوتر رقم اتنين ممكن استخدمه في نظام IP telephone system عن طريق التكنيك اسمه VoIP او Voice over IP تالت application اللي هو المراقبة التلفزيونية او Sys TV system بس هنا التكنيك اللي احنا استخدمه اللي هو Power over Ethernet

وساعتها بيكون نظام الكاميرات عن طريق NVR أو Network Video Recorder مش DVR اللي هو Digital Video Recorder وبتكون شبكة الكاميرات عبارة عن كابلات Data وإن شاء الله موضوع الكاميرات ده هنتكلم فيه بالتفصيل في درس تاني طيب ايه هي المكونات الشائعة للنظام IP Structured Cabling اول حاجة بتقسم الحاجتين

الحاجة الاولينية هي ال passive component ال passive component دي هي المكونات اللي انا بستخدمها في الشبكة اللي هي بتاعة اللان ملهاش اي علاقة بالانترنت هي مجرد بس ان انا بربط الاجهزة بتاعة الكمبيوتر او التليفونات ال IP او الكاميرات كشبكة فقط لكن انا مش هربطها على الانترنت خلص ايه هي ال passive component بقى

اول شيء هو الكابلات التي سنصل بها من الراك لحد مخارج الديتا سواء كانت مخارج تليفون او مخارج الديتا او معلومات او مخارج الكاميرات

انواع الكابلات طبعا فيه كابلات UTB FTP Cat6 في قبل Cat6 كان فيه Cat5 و Cat5e يعني فيه كاتجوريز كتير قوي من موضوع الكابلات بتاعة الداتا وطبعا فيه كابلات Fiber Optics Cable التاني مكون عندي في ال Passive Component هو IT Rack

الراك ده يعتبر هو الهوزنج او هو يعتبر بالنسبة لشغل الكهرباء كأنه اللوحة العمومية بتاعت اللوحة الكهربائية هو ده اللي بيركب فيه الاجهزة اللي انا بوزع منها للمخارج بتاعتي طبعاً الـ IT Rack ده ليه مقاسات بتتحدد بحجم الـ component او بحجم المكونات اللي هتركب جوا بنقل عليه بنحدد مقاسه

كما قلنا نضع فيه الactive و الpassive component مثل ايه ؟ اول شيء الباتش بانلز ايه الباتش بانلز ؟ دلوقتي لو انا عندي مخرج data زي ما اتفقنا كل مخارج ال data بتروح بكابل cat6 على سبيل المثال وتروح لحد ال IT Rack بتخش على الباتش بانلز يعني الباتش بانلز دي زي بورتات هنوريكم سوريتها برضو بيخش عليها مخارج ال data بتاعتي

دعونا ننظر لشكلها هذا شكل الباتش بانل بتاعي دعونا نقوم بعمل روتيت هذا شكل الباتش بانل بتاعتي ندخل منها من المخارج بتاعتي بتوصل للباتش بانل بتاعتي ومن الباتش بانل لي بيبقى فيه حاجة اسمها باتش كورد أو وصلة باتش كورد بتوصل من الباتش بانل وتروح على السويتشات ده في حالة أني عندي أني في الاسكوب بتاعي ال Active Component

لا أريد أن أكون معه فلنقوم بمساعدتنا معاً فهذا هو الباتش بانل وهي الوحدة أو الديفئس الموجودة في IT Rack الذي يصل منها الكابل CAT6 أو كابلات الديتا التي تصل من المخارج إلى الباتش بانل ويحدث تقديم من الباتش بانل إلى الـ Switch

ده في حالة ان انا في الـ Switch لكن في الغالب معظم المشاريع بيبقى Passive Component فقط ال Active Component هو ال Owner هو اللي بيجيبها ده في الغالب طبعاً عدد الـ Patch Panels اللي عندي في الـ Rack بيعتمد على عدد المخارج غالباً الـ Patch Panels بتبقى في الدرجة 24 Port اللي هي بتشيل 24 Port او 24 مخرج Data

فمثلا لو أنا عندي مثلا على سبيل المثال 60 مخرج يبقى أنا هكذا هتطر هقسم 60 على 24 يبقى أنا كده لازم على الأقل هستخدم 3 باتش بانل كل باتش بانل 24 بورت 24 في 3 كام 48 48 في 3 تقريبا 72 خلاص هيتبقى الباقي ده هيبقى سبير أوكي

كده عرفنا ايه هي الباتش بانل طبعا بيبقى عندي باتش بانل للكابر او للكابلات الكات سيكس او كابلات الداتا العادية وفي باتش بانل بيبقى نوع تاني للفايبر اوبتيكس كابل يعني فيه نوعين نوع للفايبر اوبتيكس كابل واحد بيبقى للكابلات الكات سيكس عادية خلص

تاني مكون هو الباتش كورد الباتش كورد ده اللي هي يعتبر وصلة الـ data اللي بتاخد من الباتش panel وتوصل للسويتش أو السيرفرات أو هي الوصلة اللي هي مثلاً 3 متر اللي هي بنربط بها من الكمبيوتر لحد مخرج الـ data مثلاً هو ده اسمها باتش كورد هي وصلة متقرجة من ناحيتين

متقرشة يعني راكب فيها RG45 طبعاً عندنا ال IP System هنا بيبقى RG45 طبعاً نظام التليفون بيبقى RG11 نخلي بالنا من نقطة دي شباب كويس جداً ال Data RG45 تمام؟ ده ال Batch Code ال Cable Organizer ده زي اللي بيركب في لوحة الكهرباء عادي خالص ده اللي بينظم الكابلات ومشاينها في ال Rack

ونشوف شكله عامل ازاي بعد ما نخلص بقية الcomponent الجاك موديول ده الموديول نفسه اللي بيركب في المخرج يعني انا الكابل اللي بيتساحب زي ما احنا اتفقنا من الباتش بانل ويروح لحد المخرج بتاعي كابل عادي خالص بنقرشه او بنعمله termination في الجاك موديول ده الجاك موديول ده هو المخرج اللي انا بوصل عليه الباتش كورد اللي هيروح للكمبيوتر مثلاً برضو هنشوف شكله بعدين

كده دي معظم الحاجات اللي عندي في ال passive component طبعاً بيقى في حاجات تانية زي ال big tails بتاعة ال fiber optics و حاجات تانية كده مش هنتكلم عليها دلوقتي كده تاني مكون عندي هو ال active component ال active component دي اللي أنا بستخدمها عشان أعمل connection ما بين النظام بتاع ال IP بتاعي أو ال passive

على الوان او الانترنت تمام ازاي بقى بربط القصة دي بربط طبعا زي ما احنا قولنا عن طريق الباتش بانلز بنروح على الكور سويتش هوريكم شكل الكور سويتش برضو والكور سويتش ده ممكن اخرج منه على الكمبيوترات

واربط منه على switch اللي هو مدخل الانترنت للمبنى عن طريق مثلاً كابل فايبر او ايا كان وانا اوزع منه للمخارج بتاعتي برضو انا اشوف ما تتلقبطوش انا هوريكو دياجرام كده بيوضح الموضوع ده

وطبعا الحاجة التانية اللي هي power over ethernet switch ده اللي انا بستخدمه عشان اشغل الكاميرات مثلا بتاعة المراقبة اللي احنا اتكلمنا عليها قبل كده وممكن استخدمه لو انا عندي ال access point اللي هي بتستخدم في ال wifi لو هي شغلها power over ethernet switch مش بحتاجة كهربا بستخدم ساعتها ال power over ethernet switch بتاعي من اشهر مركات النظام

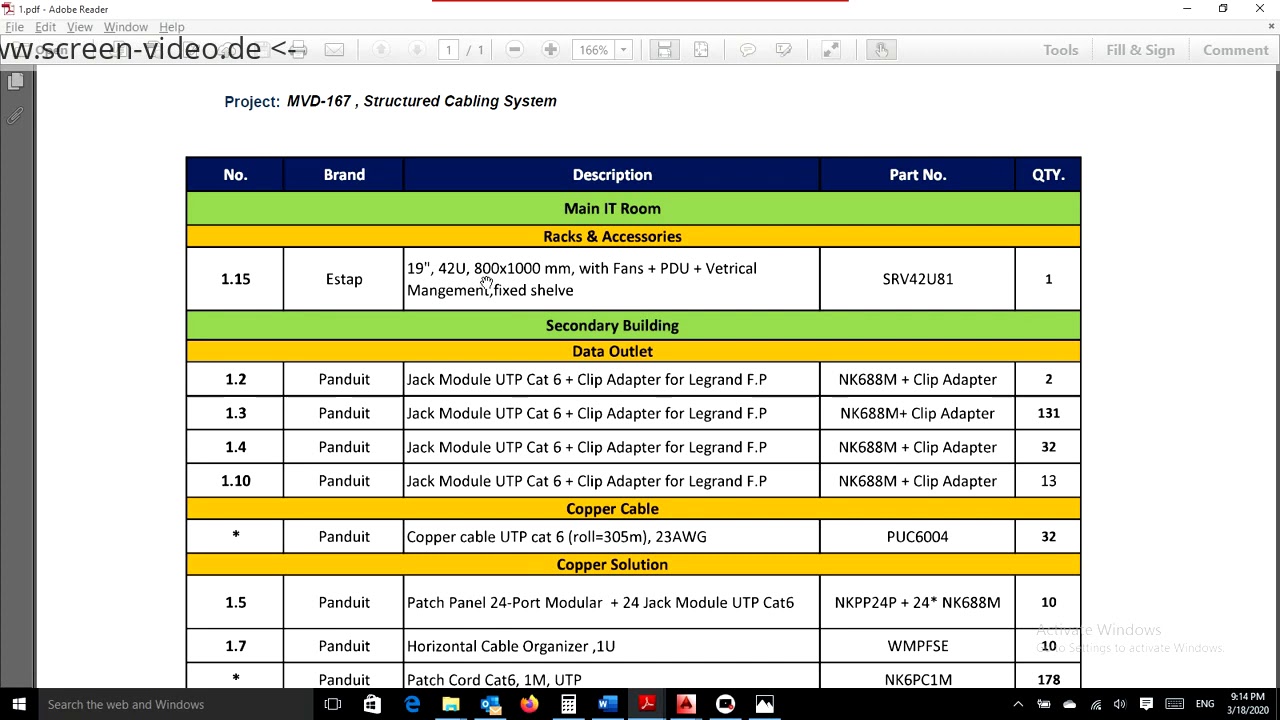

مركة باندويت و مركة كومسكوب اللي كانت زمان اسمها سيستي ماكس في مركات تانية كتير بس هم دول أشهرهم يعني وأكثرهم انتشار هنبص مع بعض كده على الماتريال ليست كده على سبيل المثال بتاعة نظام عندي أول حاجة ده الراك الراك ده 19 بوصة أو 19 إنش ده بيعبر عن العرض بتاع الراك تمام العرض بتاعه

الـ 42U ده بتعبر عن المقاس الطولي اللي بيركب في الـ Rack بمعنى ايه في صورة توضيحية لقصة الـ U ده شكل توضيحي للـ Rack بتاعي هو ده الـ U بتبقى حوالي 1.5 cm تقريباً تقريباً كل دفايس عندي بتبقى واخدة U من الـ 42U بتقول

طبعا هو يتحدد الـ 42U بناء على الـ component اللي ركب فيه زي ما اتفقنا تمام الـ rack 800x1000mm يعني 80cm/m ده طول في عرض تمام ويبقى راكب فيه مراوح تهوية الـ PDU ده المشترك المشترك اللي هو بيغزي الباتش بانلز والحاجات المحتاجة كهربا جوه

والشيلفز اللي هي المجرة اللي هو بيركب فيها الحاجات اللي هي بتركب فيها تمام عندي هنا المخرج هنا اللي هو الجاك موجول اللي احنا كنا بنتكلم عليه اللي هو انا عندي هنا في المشروع بتاعي ده هو برعا كابل كات سيكس

هنا بنركب clip adapter طب الclip adapter دا حاجة مهمة جدا يا شباب لازم نعمل فيها كمهندس مكتب فني لان انا في الغالب مخارج ال data لازم تكون شكلها او يكون نفس الموديل بتاع مخارج الانهارة والpower كشكل مهندس الدكور لو لا مثلا مخارج المفاتيح والsockets بشكل ومخارج ال data بشكل تاني الموضوع بيبقى صعب جدا ما بيتقبلش

فلازم نعمل موارد بين مورد النظام بتاع الـ Data و موارد مخارج الـ Power و اللقم و الإكسسورات العادية بتاعتي فأنا عندي هنا Adapter لـ Market Logrand لأن أنا عندي المفاتيح و الـ Sockets Market Logrand عشان يبقى يقدر الـ Wish بتاع Logrand يركب على المخرج بتاع الـ Data بتاعي

طيب دي برضو دي بندود متكررة ده الكابل بتاع ده الكابل بتاعي هنبص عليه في الـ material list في الـ في الـ في الـ data sheets تحت هنشوف شكله عملي ازاي بعد كده هنا الـ الـ batch panel بتاعي اللي هو الـ 24 بورت طبعا عدده ده بيتحدد على عدد المخارج بتاعتي الكابل organizer ده اللي احنا اتفقنا ان هو بيعمل تنظيم الكابلات اللي في الـ Rack

و الباتش كورد دي الواصلة اللي هي هنا باتش كورد 6 اكت 6 1 متر يوتي بي طول الواصلة 1 متر دي اللي بتركب جوه الراك البند ده الفايبر باتش بانل ده الفايبر اوتوكس باتش بانل ده اللي بياخد اللي بيوصله كابل الكابل الفايبر تمام و بيعمل كونكشن عشان يعمل كونكشن لما خارج الديتا بتاعتي خالص جوه الراك تمام بعد كده الـ Dark Organizer

organizer مستخدمه هنا للfiber optic patch panel fiber optic patch cord وصلة 2 متر عشان اربط الباتش بانل بتاعتي والpigtail دي برضو وصلة هوريكم شكلها برضو متر بس دي كده main component بتاعتي نقص على صور بقى بتاعة ده شكل الراك بتاعي

طبعا ممكن يكون الباب ده ممكن يكون لوفر زي ما انتو شايفين كده معدن ومفتح وممكن يكون جلس طبعا انا براجع على المواصفة بتاعتي واشوف ايه المطلوب فيها في منه مقاسات كتير والوان حسب المطلوب برضو في المواصفة في منه بعجل في منه لازم يكون ثابت في منه بيقى free stand زي الوضع ده free stand في منه بيقى wall mounted يكون راكب على الحيطة طبعا لو بيكون حجم صغير

كما نرى هذا هو المسافة U هذه هي المسافة أريد أن أريكم هذه المقاسات بالطبع تختلف من مركة إلى مركز أخر مثلاً 60 متر هنا يتغير عدد U بناء عليه الـ component تختلف معي وهكذا هذا الـ Rack هذا الـ Big Tail

بتاع Fiber Optics بستخدمه في الconnection ما بين الكابل Fiber و Fiber Optics batch panel او من Fiber Optics batch panel للسيرفر تمام و ده الAdapter بتاع Fiber Optics تمام ده الكابل Fiber Optics بتاعي طبعاً بيتحدد عدد الكورز بتاعته تبقى للدزاين

وفي حاجة اسمها single mode و multi mode يفضل الكلام ده يتكلم فيه ناس متخصصة اكتر احنا كما نسيب مكتب فنية بنشتغل على المطلوب بالضبط احنا مش هنشتغل تصميم ده الباتش كورد بتاعي ده الباتش كورد بتاعي ده المخرج بتاعي يعني كابل الداتا بيخش على الكليب ده

نقرشه في هذا المخرج هذا هو الـ Cable Organizer الكابلات تنظم هنا يتنظم مشاينها في الـ Rack هذا الباتشبان الذي تحدثنا عنه هذا الكابل UTP Cat6 وهذا قسمه دعونا نرى صورة للـ Core Switch هذا نوع من أنواع Core Switch

داديا جرام كده بيوضح العلاقة ما بين الكور سويتش والبو اي سويتش والإيثرونيت سويتش وايه هي تخدماتهم انا عندنا البو اي سويتش زي ما احنا اتفقنا يأمه بيشغل ممكن يشغل فيب تليفونات ممكن يشغل الكاميرات اللي هي شغالة بالنفر ممكن يشغل الاخسس بوينت اللي هي الشغالة بالبو اي تكنيك عندي الإيثرونيت سويتش ده اللي انا بستخدمه عشان الإنترنت عشان استخدمه عشان أجهزة الكمبيوتر

طبعا عدد البورتات يتحدد على حسب عدد الـ devices هنا 40 devices فبناء عليه اختاروا الـ BOSWits يكون 48 بورت لما بقى هنا 40 و 20 و 20 80 يبقى يستخدم 2 و 48 و يتبقى 16 مخرج سبير

اتمنى يكون درس النهاردة كان مفيد بالنسبة لكم ان شاء الله الدرس اللي جاي هيكون درس عملي هنعرف ازاي نعمل shop drawing لنزوم IP Structured Cable استنونا
