دبلومة اعداد مهندس كهربي - الباب الثاني - الدرس السابع- الرسومات التنفيذية لنظام IP STR. CABLING 2/3

بسم الله الرحمن الرحيم زيكم شباب هنكمل كلامنا في دبلومة أعداد مهندس مكتب فن كهربي الدرس الثاني في نظام IP Structured Cabling System أو نظام الـ Data

سابق كنا اتكلمنا في الدرس الفات عرفنا ايه هي مكونات الشائعة او الدرجة في نظام IP Structured Cabling وعرفنا ايه هي وظيفة كل انصر من العناصر ان شاء الله في الدرس بتاع النهاردة هنعرف ازاي نعمل رسومات تنفيذية او Shop Drawing لنظام IP Structured Cabling System تمام انا دلوقتي فاتح بلان او دور في احد المباني الادارية

كما تعلمنا في كل الدروس الأولى لكي نعرف كيفية قراءة اللوحة يجب أن نعود للوحة Legend لكي نعرف كيفية قراءة الرموز وكيف تتعبر هنا هناك مسلس فاضي هناك مسلس متهشر ورمز مكتوب WAP ورمز مستطيل جوا حرف FB2

وهنا فيه مثلث مكتوب جنب حرف W كده دي كل الرموز الموجودة عندي هنروح للوحة الليجند او لوحة جدول الرموز

هنا يقول المثلث الفاضي ده RJ45 Voice Outlet Mounted at 40mm above finished floor level يبقى ده مخرج تليفون أو مخرج Voice RJ45 زي ما اتفقنا كده في الفيديو الفات قدم RJ45 يبقى الكابلات اللي هتمشي Cat6 نفس السيمبول اللي فوق بس مكتوب جنبه حرف W قالك ده نفس المخرج ولكن على ارتفاع متر ونص من التشتيب الأرضية

المثلث المتهشر قالك RG45 بس Data Outlet يبدا مخرج Data تمام المثلث المتهشر المكتوب جنبه حرف W قالك نفس المخرج اللي فوق بس على ارتفاع متر ونص المخرج اللي مكتوب WAP ده قالك ده Wireless Access Point يبدا مقوى إشارة بتاعت Wireless على ارتفاع 2 متر ونص كلمة WP يعني Weatherproof

تمام؟ إذاً، كنا نعرف ما هي الرموز التي تستخدمها الدزاينر ثانياً، هناك رمز آخر من FB2 سنبحث عنه في جدول الرموز هذا FB2 قال لك أن هذا FB2 هو عبارة عن فلور بوكس يوجد 4 سوكيتس أي 4 برايز و 2 داتا و 2 تليفون و مخرج فيجا و مخرج شاشة فيجا و مخرج HD و مخرج شاشة HD و مخرج آديو أو مخرج صوت إذاً، فهناك المخارج في فلور بوكس كلها

أنا اللي يهمني في الـ IP أن أنا كده محتاج مخرجين Data و مخرجين Telephone تمام أول حاجة دلوقتي عارفنا أن ده مخرج Data و ده مخرج Telephone بس هنا على الفئة متر و نص و ده مخرج Telephone عادي طبعا هنعدل على الـ Block اللي عامله الـ Designer هنحط هنعمل Backbox أو العلبة بتاعة الحيطة اللي احنا نركب فيها الـ Accessoire أو الـ Wiring Device بتاعة الـ Data

عبارة عن مستصيل جوا الدواير دي اللي هي بتعبر عن دخلة المواسير للمخرج هناخد copy with this point عشان نحطه على مخرج التليفون برضو تمام كده اتعمل في كل المخارج بتاعتي هنروح لمخرج التليفون هندوس double click عشان نخش على البلوك بتاعه هندوس control V او paste خلاص الباك بوكس بتاع مخرج التليفون

كده كل المخارج عندي نركبنا فيها الباك بوكس بتاعها هنحاول نقرا كده بقى الدزاينر عامل المصارات بتاعت ال IP بتاعتي ماشي ازاي قالك ان هو ده ال IT Rack بتاعي تمام في قوضة ال IT خارج منها بكابل ترانك ده كابل تري بس مفوش فتحات ده بيستخدم للداتا

تمام 4 Cat6 cables خلاص إيبا إحنا كده عرفنا إن الكابلات Cat6 هتخرج من الرايك بتاعي هتخرج هنا على cable trunk مقاسه 30 سنتي في 10 سنتي تمام اتفرع لجزئين الأولاني 20 في 10 سنتي تمام بيغزي مجموعة المخارج الموجودة هنا ومكمل معايا متفرع تفريعتين كل تفريع 10 سنتي بتغزي

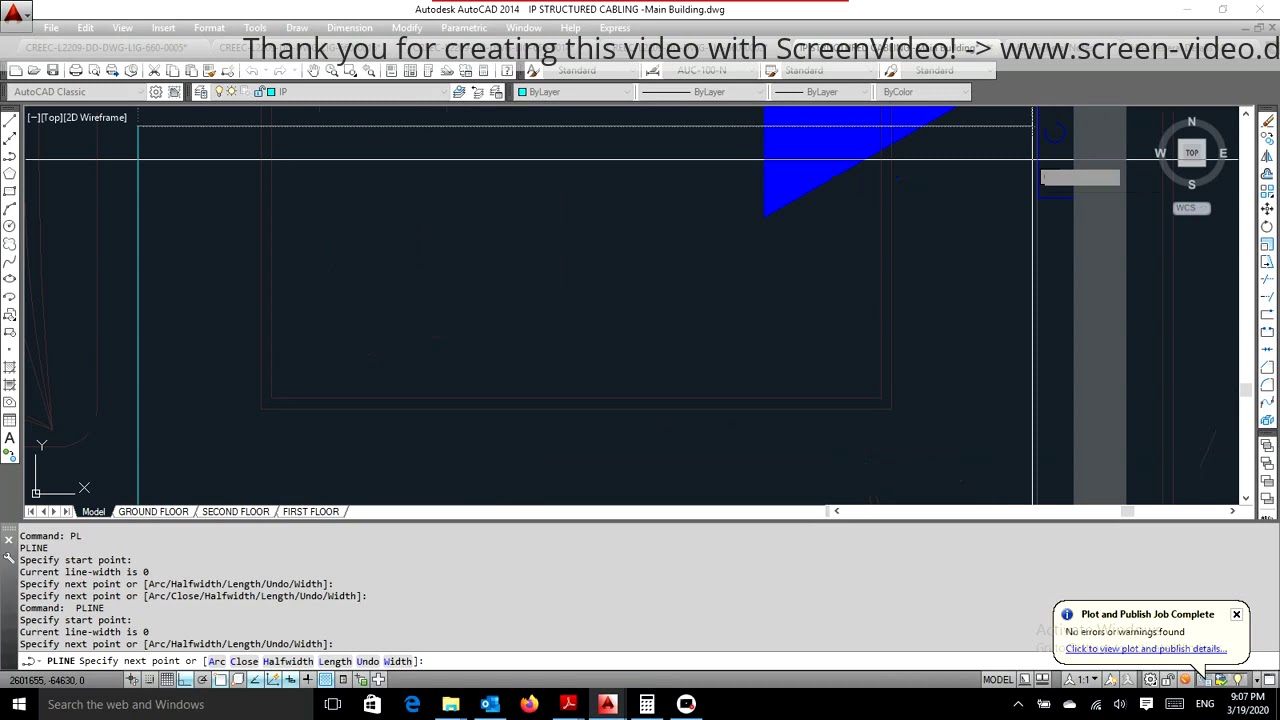

المخارج اللي عندي في الworkstation او في المكاتب دي تمام الbranch التاني اللي خارج من ال IT Rack 10x10 او 100x100 ميلي يعني 10x10 سنتي بيغز المخارج اللي موجودة عندي في النحية دي تمام يا شباب طيب عشان ابتدي بقى الشوبدرونج بتاعي يا شباب هنعمل زي ما عملنا كده في الانظمة اللي فاتت هنعمل layer جديدة هنسميها مثلا ال IP ونخلي لونها

على سبيل المثال لون السيانة او اللون السماوي هندوس دابل كليك علشان نخليها Active ونخرج تمام عشان انا بقى يا شباب اخرج من الCable Trunk اروح للمخارج هخرج ازاي هنروح للوحة Details General Details اللي الDesigner برضو حاططها عندي في الـ Design او في الـ Tinder قال لك ادي الCable Trunk بتاعي او الCable Tray بتاعي متثبت في السقف الخرصاني وهنا في سقف سقط

خارج من الكابل ترنك عن طريق جلندا بتتثبت في الكابل ترنك واصل لحد PVC exposed ball box يبقى ده كده بواط بواط بارز PVC راكب على بواط غاطس embedded في الخرصانة PVC برضو بحيث ان الكابل يخرج يمشي في الفليكسبل ده في الفليكسبل كوندوت هنا يخش على الباك بوكس ده والباك بوكس ده يكون فيه فتحة هنا

تدخل على الباك بوكس اللي غاطس في الخراصانة وبعد كده نخرج من البل بوكس اللي في الخراصانة ده نمشي في مواسير امبيدد او غاطسة في الخراصانة تمام؟ يبقى هنا الـ Designer قيل لي ان انا امشي المواسير بتاعتي امبيدد في الخراصانة ممكن Designer تاني يقول لك لا يا باشا انا عايز الشغل كله exposed كله خارجي يبقى ساعتها المواسير بتاعتي

يبقى كده انا مليش لازم ان اركب هنا بول بوكس في الخرصانة ولا مسيرة في الخرصانة يبقى خلاص انا من من اكس بوست بول بوكس همشي بالمواصير بتاعتي اكس بوست او برزة فوق السقف الصغير ده حسب الدزاين وحسب المواصفة طبعا وحسب المؤيسة بتاعتي يبقى احنا عارفنا عشان نخرج من الكابل ترانك للمخرج هنمشي ازاي يبقى انا كده يا شباب هعمل ايه هنروح مثلا انا عندي هنا

هنا حوالي 5 مخارج 3 و 2 يبقى هنا مطالب ان احط كم بول بوكس هنا جنب بعض يا شباب الله ينور عليكم 5 بول بوكس طبعا حسب المواصفة بتاعت كل مشروع ممكن البول بوكس دا الاستشاري يشترط علي ان البول بوكس يكون مربع ومستطيل يكون مثلا 10 في 10 سنتي ممكن البول بوكس دا انا استخدم البول بوكس اللي هو المخرج العادي المدور بتاعي

فأنا هنا هستخدم البولبوكس المدور بتاعي أنا عندي هنا كم مخرج يا شباب؟ خمسة هنعمل copy يقعدوا واحد اتنين ثلاثة أربعة خمسة يبدو كده خمس بوطات خارجين من الكيبل ترنك للبولبوكس الأولاني ومن البولبوكس الأولاني رايحين للمخرج ده تمام ومن البولبوكس التاني خارجين برضو من المصورة ال PVC اللي هي الغطسة للمخرج ده

وهكذا المخرج هذا و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخرج التالي و المخر

و هذه المواسير المتعلقة بالخمسة من خلالها سوف نقوم بعمل فلت هنا لنضغط على راديوس نضغط على مية نضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغط على مية لنضغ

المصار بتاع الخمس مخارج بتوع دول. تمام? نفس الموضوع ده هنعمله في كل المخارج اللي عندي هنا. تمام? القصة بس او الموضوع بس المختلف عندي زي ما احنا اتفقنا كده فلوحة الباور هتلاقوها عندنا في بتاعة الدبلومة. لان راكب في الارضية. راكب في ارضية المبنى.

فلازم بمشي بالمصار بتاعي من الكابل ترنج هوصل لقارب حيطة ومن الحيطة هنزل هنزل على الحيطة هنزل لحد المنسوب الأرضية وامشي بالمواسير بتاعتي في الأرضية عشان أوصل للفلور بوكس بتاعي تمام؟ يبقى أنا هنا أنا أنا هنا مرجعنا الجدول للرموز قالك الفلور بوكس FB2 ده في مخرجين داتا ومخرجين تليفون يبقى احنا كده ال FB2 ده محتاجين كم مخرج IP يا شباب؟ الله ينور عليكم محتاجين 4

سنقوم بإختيار كوبى من الأربعة ونضعهم هنا مثلا سنخرج من الأولاني هنا وسنصل إلى هذه الحيطة ومن الحيطة سنصل إلى الفلور بوكس نجعلها بعيدة ومن هنا إلى هنا سنصل أيضا إلى أقرب حيطة ومن الحيطة إلى الفلور بوكس نفس الموضوع هنا للحيطة ومن الحيطة إلى الفلور بوكس وهنا نفس الموضوع للحيطة ومن الحيطة

للفلور بوكس هنعمل فليت برضو لعل عشان المسار بتاعي يكون شكله مقبول اهو اهو اهو تمام هنعمل بس هنميز المسار اللي في الارضية ده هنخليه مثلا خط منقط او خط دشد تمام عشان يبقى مميز بالنسبالي في الاوتب بتاعي ده هقول ان الخط المنقط ده بيعبر عن مسورة جواها كابل كات سيكس راح للفلور بوكس بس مش في الارضية

الخط العادي ده اللي هو عبارة عن ايه المصورة اللي رايحة للمخارج بتاعتي طبعاً مقاس المصورة بيقوم يتحدد عندي في الدزاين بس هو لو مش متحدد خلاص انا مطالب ان انا حقق الفيلنج راتيو بتاع ان المصورة ما زيتش الفيلنج راتيو ما زيتش عن خمسين في المية فاحنا هنستخدم مصورة على الاقل عشرين

ممكن ال 16 ملي مفيش مشكلة بس احنا هستخدم ال 20 ملي متر هيكون افضل بكتير ان شاء الله الدرس اللي جاي هنتكلم ازاي نعمل لبولينج للمخارج وازاي نعمل الديتالة بتاع الدخول الكابل ترانك على ال IT Rack

وهنعرف ازاي نحسب الفيلنج راتيو او نتأكد من الفيلنج راتيو الخاص بالكابل ترانك بتاعي ان هو محقق النسبة بتاعته 40% من مساحته تمام ارجو يكون الدرس بتاع النهاردة كان مفيد بالنسبة لكم وان شاء الله الدروس اللي جاي هتكون اكثر استفادة ان شاء الله شكرا
